产品简介

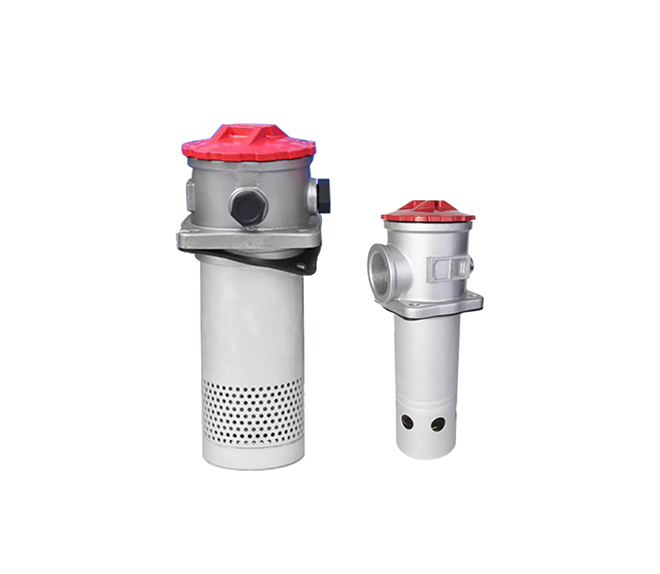

直回式回油过滤器RFA

本过滤器用于液压系统回油过滤，能够滤除液压系统中元件磨损产生的金属颗粒以及密封件的橡胶杂质等污染物，使流回油箱的油液保持清洁。过滤器安装在油箱盖板上，筒体部分浸入油箱内，并设置旁通阀、扩散器、滤芯污染发讯器。具有结构紧凑、安装方便、通油能力大、压力损失小、更换滤芯方便等特点。

应用范围	广泛应用于重型机械、矿山机械、冶金机械等液压系统。
适用介质	矿物油、乳化液、水-乙二醇、磷酸酯液压液等
咨询电话	15565210810

RFA系列微型直回式回油过滤器

替代LHN系列的新型产品，专为液压系统回油过滤设计，有效保护液压元件

产品概述

本过滤器用于液压系统回油过滤，能够滤除液压系统中元件磨损产生的金属颗粒以及密封件的橡胶杂质等污染物，使流回油箱的油液保持清洁。

过滤器安装在油箱盖板上，筒体部分浸入油箱内，并设置旁通阀、扩散器、滤芯污染发讯器。具有结构紧凑、安装方便、通油能力大、压力损失小、更换滤芯方便等特点。

高效过滤

过滤精度高，可达1μm，过滤效率≥99.5%

系统保护

配备旁通阀，防止滤芯堵塞时系统过载

状态监测

集成污染发讯器，实时监测滤芯状态

主要部件

1

滤盖

Cap

顶部密封盖，便于开启更换滤芯

2

O形密封圈

O-ring

易损件，确保密封性能

3

滤芯定位座

Element Positioning Seat

固定滤芯位置，保证过滤效果

4

O形密封圈

O-ring

易损件，确保密封性能

5

滤芯

Element

易损件，核心过滤部件

6

旁通阀

By-pass valve

易损件，压力过载保护

7

壳体

Housing

过滤器主体结构

8

密封垫

Seal

易损件，确保安装密封

注意事项

标有"易损件"的部件需要定期检查和更换，以确保过滤器的正常运行和过滤效果。

技术特点

RFA系列过滤器融合多项先进设计，确保高效过滤性能和系统保护能力

安装便捷，简化管路

安装连接方式简化系统管路，过滤器直接安装在油箱盖板上，过滤器滤头露在油箱外，回油液体通过滤头进入油箱内，进出口设有管式与法兰式连接。

污染发讯与保护

当滤芯被污染物堵塞到进出口压差为0.35MPa时，发讯器发出信号，指示应清洗或更换滤芯。若未能及时处理，设在滤芯下方的旁通阀会自动开启，开启压力为0.4MPa。

维护简便

只需旋开滤盖即可更换滤芯，清洗或更换滤芯非常方便。滤头设有M18×1.5油口，可在任一方安装发讯器或回油系统中少量泄油过滤之用。

流体扩散设计

设有流体扩散器，使回油平稳地进入油箱内，不产生搅动，从而减少空气重新进入，并避免已沉积的污染物搅动。

高效过滤材料

滤芯采用玻璃纤维滤材，通油能力大，原始压力损失小，纳污量大。过滤精度为1、3、5、10、20、30μm，过滤比β≥200，过滤效率≥99.5%。

符合国际标准

产品设计制造符合ISO国际标准，可与国际同类产品互换使用，适用于多种液压系统介质，包括普通液压油和水-乙二醇介质。

过滤性能

RFA系列过滤器采用先进的过滤技术和优质材料，确保液压系统的油液清洁度，延长设备使用寿命。

过滤精度可达1μm
过滤效率≥99.5%
过滤比β≥200

系统保护

旁通阀保护，防止系统过载
实时污染监测与报警
低压力损失，减少能耗

设计优势

结构紧凑，节省安装空间
易损件少，维护成本低
符合国际标准，全球通用

型号编码规则

RFA系列过滤器型号由多个部分组成，代表不同的参数和配置选项

型号组成结构

RFA

-

BH

-

63×10

-

Y

RFA

微型直回式回油过滤器系列

BH

介质代码

63×10

公称流量 × 过滤精度

Y

附加功能

介质代码介质代码

BH水-乙二醇

省略普通液压油

公称流量 (L/min)公称流量 (L/min)

25

40

63

100

160

250

400

630

800

1000

过滤精度 (μm)过滤精度 (μm)

1

3

5

10

20

30

附加功能附加功能

YCYB-I型发讯器

CCY-I型发讯器

省略无发讯器

L螺纹连接

F法兰连接

型号示例说明

RFA-BH-63×10Y

介质为水-乙二醇
公称流量63L/min
过滤精度10μm
带CYB-I型发讯器

RFA-160×5L

介质为普通液压油
公称流量160L/min
过滤精度5μm
螺纹连接

RFA-400×30F-C

介质为普通液压油
公称流量400L/min
过滤精度30μm
法兰连接
带CY-I型发讯器

技术参数

RFA系列过滤器各型号的详细技术参数，包括流量、精度、压力等关键指标

注：注：

如介质为水-乙二醇，型号前缀加"BH"，如RFA-BH-63×10Y
发讯器动作压力：当滤芯压差达到0.35MPa时发讯
旁通阀开启压力为0.4MPa

型号	公称流量 (L/min)	过滤精度 (μm)	通径 (mm)	公称压力 (MPa)	压力损失 (MPa)	发讯装置	重量 (kg)	滤芯型号
RFA-25×1	25	1	20	1.6	初始≤0.075 最大0.35	12V, 2.5A	0.85	FAX-25×1
RFA-40×1	40	1	25	1.6	初始≤0.075 最大0.35	12V, 2.5A	1.5	FAX-40×1
RFA-63×3	63	3	32	1.6	初始≤0.075 最大0.35	24V, 1.7A	1.7	FAX-63×3
RFA-100×5	100	5	40	1.6	初始≤0.075 最大0.35	24V, 1.5A	2.7	FAX-100×5
RFA-160×10	160	10	50	1.6	初始≤0.075 最大0.35	36V, 1.5A	3.7	FAX-160×10
RFA-250×20	250	20	65	1.6	初始≤0.075 最大0.35	220V, 0.25A	6.15	FAX-250×20
RFA-400×30	400	30	90	1.6	初始≤0.075 最大0.35	220V, 0.25A	8.2	FAX-400×30
RFA-630×30	630	30	90	1.6	初始≤0.075 最大0.35	220V, 0.25A	8.9	FAX-630×30
RFA-800×30	800	30	90	1.6	初始≤0.075 最大0.35	220V, 0.25A	9.96	FAX-800×30
RFA-1000×30	1000	30	90	1.6	初始≤0.075 最大0.35	220V, 0.25A	10.5	FAX-1000×30

安装尺寸

RFA系列过滤器提供管式螺纹连接和法兰式连接两种安装方式，以下为详细尺寸参数

安装尺寸

管式连接

适用于中小流量系统，安装便捷

法兰连接

适用于大流量系统，连接更稳固

安装说明

1

安装准备

产品所提供的进口法兰、密封件、螺栓等连接件均与本产品配套提供，用户只需准备φd的管子即可。

2

油口配置

滤头设有M18×1.5螺孔，可在任一面安装发讯器或作回油系统中少量泄油过滤之用，并配螺塞堵。

3

安装位置

过滤器直接安装在油箱盖板上，滤头露在油箱外，回油液体通过滤头进入油箱内。

安装注意事项安装注意事项

安装前确保系统清洁，无杂质
密封件安装前应涂抹适量液压油
安装时注意滤芯方向，确保正确安装
连接螺栓应均匀拧紧，防止泄漏

主要安装尺寸 (mm)

型号	A	B	C	D	d	H
RFA-25×*	160	110	80	140	20	230
RFA-40×*	180	130	95	165	25	260
RFA-63×*	210	150	110	190	32	290
RFA-100×*	250	180	130	230	40	335
RFA-160×*	285	210	150	265	50	380

应用领域

RFA系列过滤器广泛应用于各种液压系统，为设备提供可靠的油液净化保护

工业液压系统

适用于各类机床、注塑机、压力机等工业设备的液压回油过滤

工程机械

用于挖掘机、装载机、起重机等工程机械液压系统

轨道交通

适用于铁路机车、地铁车辆等液压系统的油液过滤

船舶海事

用于船舶液压系统，适应海洋环境的特殊要求
