产品简介

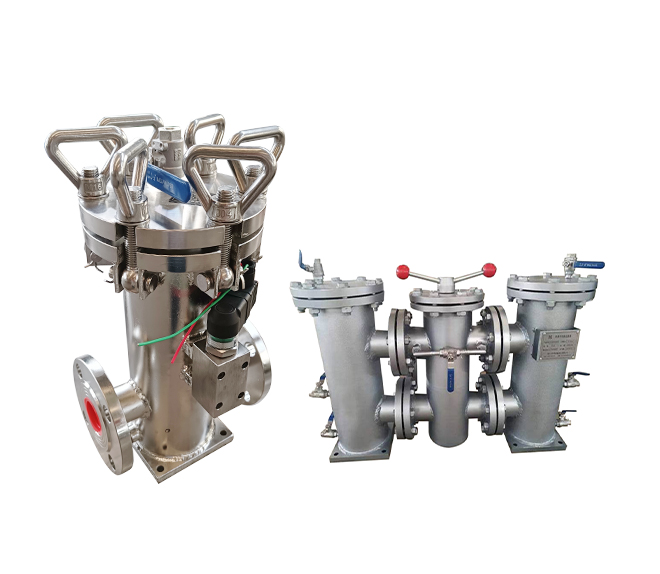

低压管路过滤器PLE、PLES、PLED

低压管路过滤器PLE、PLES、PLED

PLE、PLES、PLED系列低压管路过滤器主要安装于液压系统的低压管路或回油管路中，滤除工作介质中的固体颗粒和胶状物质，有效控制油液的清洁度，保护液压元件。

应用范围 冶金、矿山设备、重载润滑系统、大型液压系统、冶金、石化、电力、机械加工等行业的液压系统过滤
适用介质 矿物油、乳化液、水乙二醇、磷酸酯液压液
咨询电话 15565210810

产品系列

我们提供多种过滤器解决方案，满足不同系统需求，从简单的单筒设计到可在线切换的双筒系统



PLE 系列

单筒过滤器

结构紧凑，适用于空间有限且允许短时间停机更换滤芯的系统。

  • 单滤芯设计，结构简单

  • 成本效益高，维护简便

  • 可选配压差发讯器

  • 适用于低压回油管路




PLES 系列

增强型单筒过滤器

集成更多功能选项，适用于对过滤性能有较高要求的系统。

  • 优化的单筒结构设计

  • 多种过滤精度可选

  • 内置旁通阀保护功能

  • 适用于对清洁度要求高的系统


PLED 系列

双筒切换过滤器

配备六通转阀，可在系统不停机状态下切换滤芯，确保连续运行。

  • 双滤芯设计，可在线切换

  • 无需停机即可更换滤芯

  • 适用于连续运行的关键系统

  • 压力平衡设计，切换平稳



技术参数

PLE、PLES、PLED系列过滤器的核心技术参数，确保满足各类液压系统的过滤需求

基本性能参数过滤精度与介质液压符号接线方式
工作压力（最大值）1.6 MPa
工作温度范围-25℃ ~ +110℃
发讯器发讯压差0.2 MPa
旁通阀开启压差0.3 MPa
壳体材质碳钢（标准）、不锈钢（可选）
连接方式法兰连接


型号解析

PLE、PLES、PLED系列过滤器的型号命名规则，帮助您快速识别产品特性

型号组成结构

系列代号 + 规格代号 + 过滤精度 + 发讯器类型 + 工作介质

示例: PLED1300FC H6 1

型号解析示例

PLED1300FC H6 1
系列代号
PLED
双筒切换过滤器
规格代号
1300
大流量等级规格
过滤精度
FC
复合纤维，β₁₀≥200
发讯器类型
H6
目/电式压差发讯器
工作介质
1
矿物油、乳化液

型号组成说明

系列代号

PLE
简单单筒过滤器
PLES
单筒过滤器
PLED
双筒切换过滤器

规格代号

0060、0110、0160、0240
小流量规格
0330、0500、0660、0850
中流量规格
0950、1300
大流量规格

代表过滤器的规格尺寸和流量等级

过滤精度

FB、FT、FC、FD、FV
复合纤维（β₁₀≥200）
MD
不锈钢编织网（10 μm）
MV
不锈钢编织网（20 μm）
MP/ME
不锈钢编织网（30~40 μm）

发讯器类型

0
无压差发讯器
R2
压力表
S6
目式压差发讯器
H6
目/电式压差发讯器

工作介质

1
矿物油、乳化液
2
磷酸酯液压液
3
水-乙二醇



选型指南

根据系统需求选择合适的过滤器型号，确保最佳过滤效果和系统保护

选型关键因素

系统流量

根据液压系统的最大回油流量或吸油流量选择过滤器规格，建议过滤器额定流量 ≥ 系统流量的1.2倍。

0060-0110
小流量系统（<50L/min）
0160-0330
中流量系统（50-150L/min）
0500-1300
大流量系统（>150L/min）

过滤精度

根据系统中最精密元件的要求选择过滤精度，确保油液清洁度满足元件工作需求：

伺服阀、比例阀
≤10μm（复合纤维FB/FT/FC等）
精密液压泵、马达
20-30μm（MV/MP或低精度复合纤维）
一般液压元件
≥40μm（ME或金属网）

工作介质

根据系统使用的液压介质选择相应代号：

矿物油、乳化液
磷酸酯液压液（抗燃）
水-乙二醇（抗燃）

功能选择与维护

结构类型选择

PLE/PLES（单筒）
适用于允许短时间停机更换滤芯的系统，成本较低
PLED（双筒）
适用于连续运行、不允许停机的关键系统，可在线更换滤芯

附加功能选择

压差发讯器（S6/H6）
自动监测滤芯状态，建议自动化系统选用
旁通阀
当滤芯堵塞时保护系统流通，关键系统建议配备
不锈钢材质
用于腐蚀性环境或特殊介质

维护建议

  • 发讯器报警时立即更换滤芯

  • 无发讯器时，每3-6个月定期检查更换

  • 更换滤芯时确保系统已泄压

  • 定期清洁排污口，检查密封性能

选型流程

1
确定系统流量
根据系统最大流量选择规格代号
2
选择过滤精度
根据系统元件要求选择滤材
3
确定结构类型
单筒或双筒，根据停机需求
4
选择附加功能
发讯器、旁通阀等选项
5
确定最终型号
组合各部分代号形成完整型号
