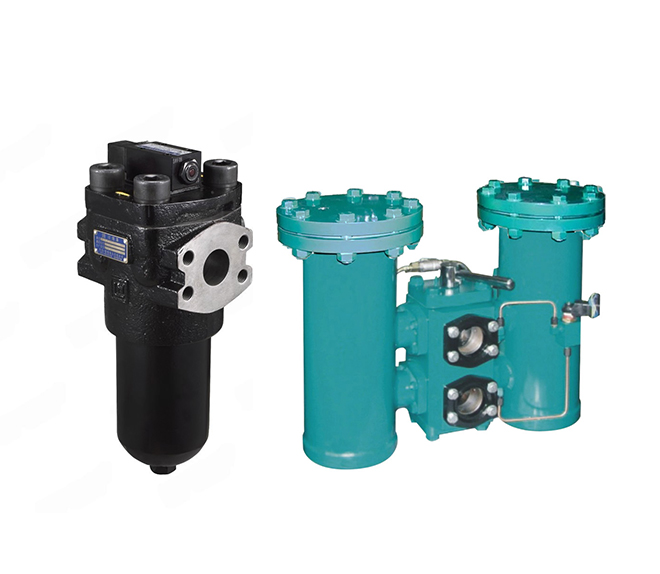

低压管路过滤器PLF和PLFD系列是安装在液压系统低压管路或回油管路中，用于滤除工作介质中固体颗粒及胶状物质的关键部件，能有效控制工作介质的污染度，保护液压元件。
| 应用范围 | 冶金、电力、工业机械、冶金设备、工程机械、精密机床 |
| 适用介质 | 矿物油、乳化液、磷酸酯液压液、水-乙二醇 |
| 咨询电话 | 15565210810 |
液压系统中的关键净化部件，有效保护液压元件，延长使用寿命，确保系统高效稳定运行。
PLF和PLFD系列低压管路过滤器是液压系统中的关键净化部件，安装于低压管路或回油管路中，有效保护液压元件。
| 特性 | PLF系列（单筒） | PLFD系列（双筒） |
|---|---|---|
| 结构形式 | 单滤芯设计 | 双滤芯设计，带六通转阀 |
| 更换滤芯 | 需停机更换 | 可在线切换，不停机更换 |
| 适用系统 | 允许短时间停机的系统 | 连续运行、不允许停机的系统 |
| 初始成本 | 较低 | 较高 |
| 维护成本 | 较高（含停机损失） | 较低（无停机损失） |
壳体采用优质合金钢制造，适应严苛工况环境，有效保护液压泵、阀类元件和执行器，延长其使用寿命。
PLF和PLFD系列过滤器融合先进技术与实用设计，为液压系统提供可靠的过滤解决方案
滤除工作介质中的固体颗粒及胶状物质，通过可选滤芯（复合纤维或金属网）拦截油液污染物，有效控制工作介质的污染度。
仅PLFD系列配备六通转阀，可在系统不停机时更换滤芯，确保连续运行，避免系统停机损失。
可选压差发讯器（目式或目/电式），实时提示滤芯堵塞状态，当滤芯堵塞导致进出口压差达到设定值时发出信号。
壳体采用优质合金钢制造，适应严苛工况环境，有效保护液压泵、阀类元件和执行器，延长其使用寿命。
PLF和PLFD系列过滤器的主要型号与性能参数，不同制造商可能略有差异，实际应用请以供应商提供的官方数据为准。
| 项目 | 指标 | 备注 |
|---|---|---|
| 工作压力（最大值） | 4MPa | 适用于低压管路或回油路 |
| 工作温度 | -25℃ ~ +110℃ | 根据介质类型可能有所不同 |
| 发讯器发讯压差 | 0.35MPa | 触发报警，提示更换滤芯 |
| 旁通阀开启压差 | 0.5MPa | 保护滤芯，可选配置 |
| 过滤精度 | 1-70μm | 根据滤芯类型可选择 |
| 额定流量范围 | 40-1000L/min | 根据型号规格不同 |
| 接线端 | 功能 | 线色 | 备注 |
|---|---|---|---|
| 1 | 常闭（N.C） | 蓝色 | 发讯时断开 |
| 2 | 公用（COM） | 红色 | 公共端 |
| 3 | 常开（N.O） | 黄色 | 发讯时闭合 |
发讯器电气接口为M16×1.5，防护等级IP65
额定电压：AC250V/DC30V，额定电流：1A
接线时应确保断电操作，防止触电危险
接线完成后应做好防水密封处理
过滤精度高，β≥200，适用于要求严格的系统
通常不可清洗，为一次性滤芯
纳污能力强，压力损失小
适用于大多数液压介质
可清洗重复使用，降低长期成本
过滤精度：10-40μm（MD:10μm, MV:20μm, MP:30μm, ME:40μm）
结构强度高，耐高压性能好
适用于较粗的过滤精度要求
PLF和PLFD系列过滤器的型号组成规则与代码说明，帮助您正确识别和选择适合的过滤器型号。
正确的安装和维护是确保过滤器长期有效工作的关键，以下是详细的操作指南。
应安装在液压系统的回油管路中，尽量靠近油箱，便于维护。确保有足够的空间进行滤芯更换操作，
按照过滤器上标明的进出油方向连接管路，不得装反。法兰或螺纹连接应保证密封可靠，避免泄漏。建议在过滤器前后安装压力表，以便监测压差。
对于带H4目/电式发讯器的过滤器，应按照接线图进行电气连接，确保接线正确、牢固，并做好防水处理。
安装完成后，应检查所有连接是否紧固，发讯器是否正常工作。初次启动系统时，应排尽过滤器内的空气，避免气穴现象。
当发讯器发出报警信号（目视红标弹出或电信号输出）时，应及时更换滤芯。对于无发讯器的过滤器，建议定期（一般为3-6个月）检查或更换滤芯。
关闭系统或相关油路阀门，释放过滤器内压力
拆下过滤器盖，取出旧滤芯
清洁过滤器壳体内腔
装入新滤芯，注意安装方向
拧紧过滤器盖，打开阀门，检查是否泄漏
定期检查过滤器壳体有无泄漏、损坏；检查发讯器是否正常工作；检查连接管路有无松动或损坏。
建议每半年进行一次全面检查。
| 液压元件类型 | 推荐过滤精度 | 推荐滤芯类型 |
|---|---|---|
| 齿轮泵、叶片泵（一般精度） | 25-50μm | 金属网（MP/ME） |
| 轴向柱塞泵、高压叶片泵 | 10-25μm | 金属网（MV/MP）或复合纤维 |
| 一般液压阀（压力<16MPa） | 10-25μm | 金属网（MV/MP）或复合纤维 |
| 精密液压阀（压力>16MPa） | 5-10μm | 复合纤维（FB/FT等） |
| 伺服阀、比例阀 | 1-5μm | 高精度复合纤维 |
| 液压缸 | 25-50μm | 金属网（MP/ME） |
