产品简介

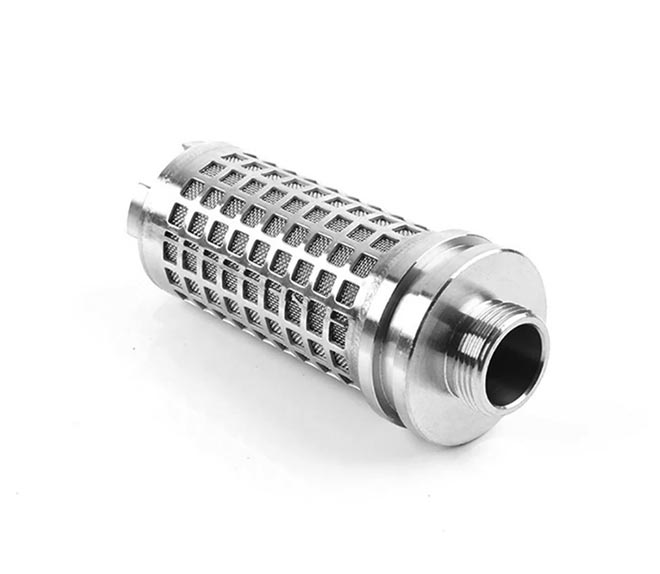

液压支架滤芯

液压支架滤芯是煤矿综采工作面液压系统中的关键过滤组件，用于确保液压介质的清洁度，从而保护系统的精密部件（如阀块、油缸），保障支架的稳定性和可靠性。

应用范围	煤矿井下液压支架系统
适用介质	液压油、润滑油、乳化液
咨询电话	15565210810

煤机液压支架滤芯

专为煤矿液压支架设计，有效过滤液压油中污染物，防止千斤顶、油缸及控制系统磨损与堵塞，确保支架可靠工作，延长设备寿命，提升工作面安全性。

产品核心特点

专为液压支架恶劣工况设计，确保支护系统安全可靠

高容污能力

采用多层复合滤材结构，容污量比普通滤芯提高40%以上，延长更换周期，减少工作面停机时间。

耐高压冲击

滤芯骨架采用高强度钢材制造，可承受高达40MPa的系统压力冲击，适应支架频繁动作的工况。

高效过滤

过滤精度可达5-10μm，过滤效率≥99.5%，有效去除油液中的固体颗粒和胶体污染物，保护精密部件。

抗腐蚀性能

所有金属部件均经过特殊防腐处理，在煤矿井下潮湿多尘环境中使用寿命可达普通滤芯的1.5倍。

密封可靠

采用高性能聚氨酯密封材料，确保在高压和温度变化情况下密封可靠，无旁通现象。

安全认证

通过煤矿安全标志认证(MA)，符合MT/T 1097-2008标准，确保在煤矿井下安全使用。

技术参数与型号

主流煤机液压支架滤芯型号及性能参数对比

型号规格	过滤精度	工作压力	尺寸(mm)	适用支架类型
SFX-130×10	10μm	≤38MPa	Φ130×250	郑煤机ZY系列掩护式支架
FBX-160×5	5μm	≤40MPa	Φ160×300	平煤神马ZYG系列支架
LH0240D020BN/HC	20μm	≤35MPa	Φ180×320	兖矿集团ZF系列放顶煤支架
DFB-H100×10	10μm	≤38MPa	Φ100×220	山西焦煤ZYJ系列支架
UX-250×5	5μm	≤40MPa	Φ200×350	神华集团大采高液压支架

基本参数

工作温度：
-30℃~+110℃

过滤效率：
≥99.5%（β≥200）

初始压差：
≤0.04MPa

最大允许压差：
0.5MPa

材料特性

滤材：
多层复合玻璃纤维

骨架：
高强度防腐钢板

端盖：
高强度工程塑料/金属

密封材料：
聚氨酯(PU)/丁腈橡胶(NBR)

流体兼容性：
矿物油、乳化液、合成液压油

连接方式：
螺纹连接/法兰连接

主要应用场景

适用于各类煤矿液压支架系统的过滤需求

掩护式液压支架

保护立柱、千斤顶及控制系统，确保支架的支撑、推移、护帮等动作精准可靠，适应中厚煤层开采。

了解更多

放顶煤液压支架

针对放顶煤支架复杂的液压系统，有效过滤多尘环境下的污染物，保障尾梁、插板等关键部件正常工作。

了解更多

大采高液压支架

适应大采高支架高压大流量的工作特点，确保支架在厚煤层开采中安全稳定，延长设备维护周期。

了解更多

选型与更换指南

正确选择和更换滤芯，确保液压支架系统最佳运行状态

正确选型方法

选择合适的液压支架滤芯需考虑以下因素：

支架型号：根据液压支架的型号和生产厂家选择匹配滤芯
系统压力：根据支架液压系统工作压力选择对应耐压等级的滤芯
过滤精度：根据系统清洁度要求选择5-20μm精度的滤芯
尺寸匹配：准确测量安装空间和接口尺寸
工作介质：根据使用的液压油类型选择兼容的滤芯材料

更换与维护要点

正确的更换和维护方法可延长系统寿命：

更换周期：正常工况下建议每3个月或工作面推进800米更换一次
更换前：关闭支架液压系统，释放回路压力，清洁周围环境
安装时：检查密封面清洁度，均匀拧紧，避免过紧损坏螺纹
维护建议：定期检查滤芯前后压差，超过0.3MPa时及时更换
注意事项：更换后需排放系统中的空气，检查有无泄漏

常见问题与解决方案

专业解答您在使用过程中可能遇到的问题

滤芯压差增长过快

可能原因：

系统污染严重、液压油劣化、吸油滤芯失效、油箱密封不良。

解决方案：

检查液压油状况，必要时更换液压油，检查并更换吸油滤芯，加强油箱密封。

支架动作缓慢或无力

可能原因：

滤芯堵塞严重、旁通阀开启、过滤精度不足导致控制阀卡滞。

解决方案：

立即更换滤芯，检查控制阀磨损情况，必要时清洗或更换控制阀。
